Relaisschakelingen leren met een klikbare simulator (in plaats van een dikke PDF)
Mijn zoon kreeg voor elektrotechniek een lesmodule mee: Relaisschakelingen in de industriële omgeving. Een keurig boekje van 25 pagina's, vol schema's, coderingen en oefeningen. Op zich prima gemaakt — maar het is en blijft een muur van tekst en tekeningen. En met ADHD is zo'n muur precies het probleem: je weet niet waar je moet beginnen, alles vraagt tegelijk je aandacht, en na een halve pagina ben je kwijt.
Het rare is: de stof zélf is helemaal niet saai. Een relais is gewoon een schakelaar die je met een magneet bedient. Het wordt pas lastig op papier, omdat je in je hoofd moet simuleren wat er gebeurt als je op een knop drukt. En dat is nou juist iets wat een computer veel beter kan laten zien dan een statisch plaatje.
Dus heb ik in een avond — samen met AI — een interactieve leeromgeving gebouwd. Geen PDF om door te ploegen, maar schakelingen waar je gewoon op de knoppen drukt en de stroom rood ziet oplichten.

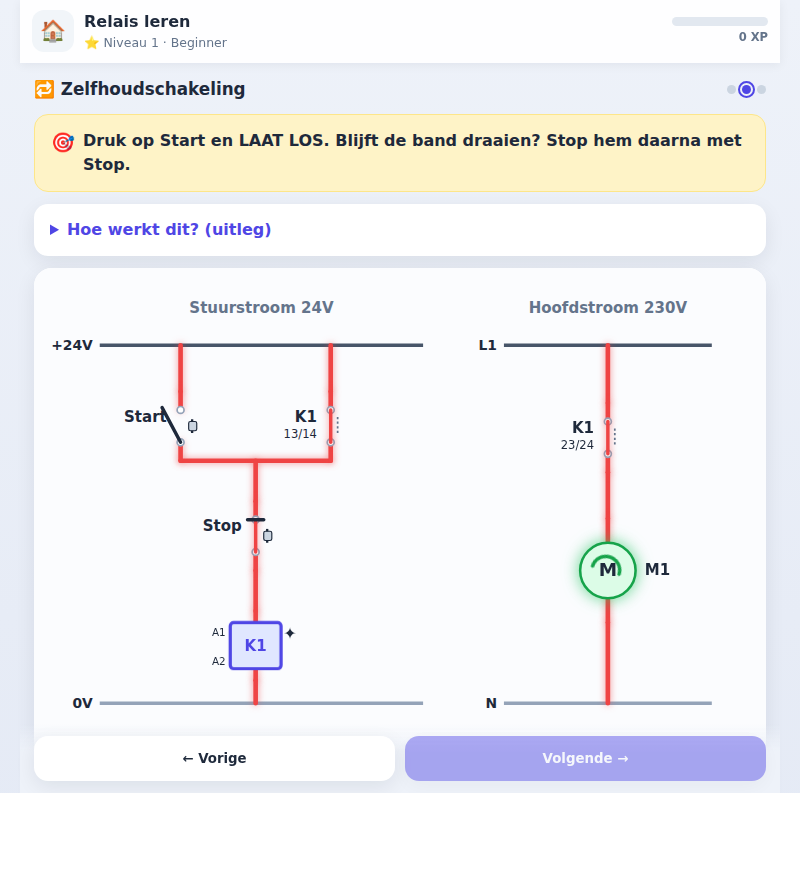

Een zelfhoudschakeling: druk kort op Start en laat los — de band blijft draaien. De stroom (rood) loopt nu via het relaiscontact, niet meer via de knop.
Leren door te doen
Het uitgangspunt van de lesmodule was eigenlijk al goed: leren door te doen. Alleen gebeurde dat "doen" pas in een apart tekenprogramma, ná alle theorie. Ik heb het omgedraaid: het doen staat centraal, de uitleg is kort en zit er pal naast.
De app is opgebouwd als een pad van korte lessen, één concept per scherm:
- Wat is een relais — spoel, magneetveld, maak- en verbreekcontact (NO/NC)
- Stuurstroom & hoofdstroom — waarom 24V de besturing is en 230V de spierkracht
- OF & EN — knoppen parallel of in serie
- De zelfhoudschakeling — kort drukken, blijft draaien (de klassieker)
- De vergrendeling — een roldeur die nóóit tegelijk omhoog én omlaag kan
Bij elke schakeling druk je zelf op de knoppen. Het relais klikt om, de motor begint te draaien, een lampje gaat branden — en je ziet exact welke draden stroom voeren. Dat "aha" als je voor het eerst kort op Start tikt en de band gewoon blíjft lopen, is precies het moment waarop het kwartje valt.
Waarom dit werkt bij ADHD
Een paar bewuste keuzes maken het verschil:
- Eén ding tegelijk. Geen muur van informatie, maar één scherm met één vraag.
- Direct resultaat. Je doet iets en ziet meteen wat er gebeurt. Geen wachten.
- Vriendelijke fouten. Fout geantwoord? Geen rood kruis of straf-geluid, maar een rustige "bijna — kijk nog eens" met uitleg. Niemand haakt af.
- Geen stress-timers. Nergens een aftellende klok die paniek opwekt.
- Punten en badges. Kleine beloningen en een voortgangsbalk houden het leuk.
- Hij onthoudt waar je was. Volgende keer ga je gewoon verder.
Hoe het gemaakt is
Onder de motorkap zit een klein simulatie-hart: een stukje logica dat uitrekent welke draden stroom voeren als je een knop indrukt. Dat moest natuurlijk wél kloppen — een leeromgeving die het verkeerde gedrag laat zien is erger dan geen. Daarom zit er een setje automatische tests achter dat voor elke schakeling controleert of hij zich precies zo gedraagt als in het lesboek. De lastigste twee — de zelfhoudschakeling ("blijft hij draaien na loslaten?") en de vergrendeling ("kan hij echt nooit twee kanten tegelijk?") — zijn juist de concepten die je wílt leren.
Het is een gewone web-app, zonder installatie of account, die hier in mijn eigen homelab draait in een Docker-container — achter dezelfde reverse proxy als deze blog. Geen cloud, geen tracking, en hij werkt zelfs volledig offline.
Zelf proberen
Het staat gratis online, voor iedereen die relaisschakelingen wil leren (of het gewoon leuk vindt om aan een schakeling te prutsen):
Druk gewoon op een knop en kijk wat er gebeurt. Zo hoort techniek te voelen.
